HYPQM6000/A 單回路電能質量在線監測裝置

HYPQM6000/A系列產品主要配置了一組電壓、電流采集回路；配置了4路開關量輸入和4路開關量輸出回路、1路RJ45以太網接口、USB2.0接口和GPS的B碼對時接口以及RS485接口。采用12864液晶，WEB server，FTP通訊及波形捕獲，*大可支持50次諧波、諧間波采樣，支持web接入能源分中心站；

服務熱線：18706169062

聯系我們

產品描述
技術參數
產品型號
外形安裝

- 品牌:: 和源電子
- 商品名稱: HYPQM6000/A 單回路電能質量在線監測裝置
HYPQM6000/A系列產品主要配置了一組電壓、電流采集回路；配置了4路開關量輸入和4路開關量輸出回路、1路RJ45以太網接口、USB2.0接口和GPS的B碼對時接口以及RS485接口。采用12864液晶，WEB server，FTP通訊及波形捕獲，*大可支持50次諧波、諧間波采樣，支持web接入能源分中心站；

行業需求
（1）大型工業
大型工業項目如（煤礦、煉鋼、化工等），設備運行會(huì )產生諧波等反饋到電網中，影響電網質量，需要安裝電能質量監測裝置分析電能質量幫助企業提高生產效率。
（2）重要配電工程
如高精度的數據機房/數據中心、大型醫院、地鐵配電工程等項目要求高質量供電的場所，需要實時監測電能質量。

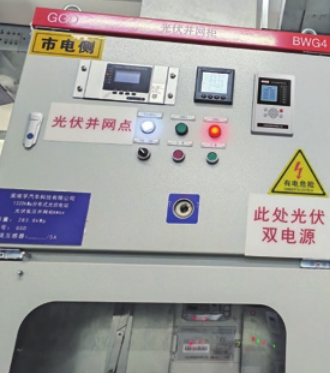

（3）新能源發電需求
一般光伏、風能、儲能、生物質、燃料電池等發儲電場景。

性能特點
1）A級電能質量監測、0.2S級高精度測量；

2）采用TI 公司32 位DSP 為核心，具有強大的數據處理能力和邏輯、控制能力。

3）采用嵌入式實時操作系統作為軟件平臺，全部軟件采用高級語言編程，保證了系統的高可靠性和高移植性；

4）數據采集通道采用單通道單A/D 設計，通道獨享一個16 位并行A/D，完全同步采樣，精度更高、速度更快；

5）大容量的存儲空間，滿足電能質量監測裝置對數據存儲的要求，實時數據掉電不丟失；

6）采用鎖相環技術，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率”泄漏”；

7）采用了四層印刷電路板（PCB）和SMT 工藝、繼電保護裝置常用的”背插式”結構；

產品分類：

HYPQM6000 系列電能質量在線監測裝置，能滿足對電能質量監測事件的捕獲、統計、波形記錄的需求，其具備以太網通訊功能，可以組網遠程上送數據。目前分為六個系列，分別為：HYPQM6000/A、HYPQM6001、HYPQM6002、HYPQM6003、HYPQM6004、HYPQM6005。

HYPQM6000/A 系列產品主要配置了一組電壓、電流采集回路；配置了 4 路開關量輸入和 4 路開關量輸出回路、1 路 RJ45 以太網接口、USB2.0 接口和 GPS 的 B 碼對時接口以及 RS485 接口。采用 12864 液晶，WEB server， FTP 通訊及波形捕獲，Z大可支持 50 次諧波、諧間波采樣，支持 web 接入能源分中心站；

HYPQM6001 系列產品主要配置了一組電壓采集回路；同樣配置了 4 路開關量輸入和 4 路開關量輸出回路、1 路 RJ45 以太網接口、USB2.0 接口和 GPS 的 B 碼對時接口以及 RS485 接口，采用 320240TFT 液晶就地顯示波形、電能質量參數、支持 61850、FTP 等通訊、Z大可支持 50 次諧波、諧間波采樣，采用 320240TFT 液晶就地顯示波形、電能質量參數。并支持 web 顯示實時波形，支持 61850 自建通訊主站；

HYPQM6002 系列產品實現電能質量全指標監測，實現 PQDIF 文件本機生成，集成嵌入式 WEB server 功能，按照 IEC61850-7 標準建模，變電站層通訊協議滿足 IEC61850-8 要求；按照 IEC61850-9 標準，支持數字化變電站過程層接口，系列產品主要配置了一組電壓采集回路、一路電流采集回路；實時捕捉暫態電能質量事件，波形數據存為 COMTRADE 標準格式；具備瞬態電能質量事件監測功能和分散式錄波器功能的裝置；采用320240TFT 液晶就地顯示波形、電能質量參數，支持接入國網系統站；

HYPQM6003 系列產品實現電能質量全指標監測，實現 PQDIF 文件本機生成，集成嵌入式 WEB server 功能，按照 IEC61850-7 標準建模，變電站層通訊協議滿足 IEC61850-8 要求；按照 IEC61850-9 標準，支持數字化變電站過程層接口，系列產品主要配置了至少兩組電壓采集回路、兩組路電流采集回路；實時捕捉暫態電能質量事件，波形數據存為 COMTRADE 標準格式，Z大支持 2U6I 采集回路；同樣配置了 4 路開關量輸入和 4 路開關量輸出回路、1 路 RJ45 以太網接口、USB2.0 接口和 GPS 的 B 碼對時接口以及 RS485 接口，采用 320240TFT液晶就地顯示波形、電能質量參數、支持 61850、FTP 等通訊，支持接入國網系統調度站；

HYPQM6004 系列產品主要配置了一組電壓、電流采集回路（可以選配兩組）；配置了 26 路開關量輸入和14 路開關量輸出回路、Z大 2 路 RJ45 以太網接口、1 路 GPS 的 B 碼對時接口以及 RS485 接口。Z大可支持25（A 類 50 次諧波/諧間波）次諧波采集，支持以 IEC103（A 類支持 61850）協議接入能源分中心站；主要用于光伏、風電、儲能等新能源接入，要求 IEC103 規約接入場合；

HYPQM6005 系列產品主要配置了可以監測 20 組模擬量；（每一組模擬量包含 A、B、C 三相，可以根據用戶需求在出廠時將任一組模擬量配置為電壓或電流），16 位高精度同步 ADC，每個周波 1024 點采樣，測量精度高、速度快。集成 2 路 100M 以太網，2 路 RS-485。符合 IEC 61000-4-30 A 級標準，內置海量存儲器，支持穩態錄波、暫態錄波。通信接口，支持 IEC61850。支持 PQDIF、COMTRADE 文件格式。采用 640480TFT液晶，支持多語言操作界面。插拔方式，強弱電分離；加強型單元機箱按抗強振動、強干擾設計,可分散安裝于機柜上運行。

請您在訂貨時，告訴我們您的使用場合和要求，我們將會(huì )據此為您提供更為合適和更高性?xún)r(jià)比的產品配置方案，為您節省投資。

技術參數		指標
型號		HYPQM6000/A
通道電壓電流		1U/1I
測量量程電壓		57.7，100，220V
測量量程電流		1A，5A
頻率		45～65Hz
接線方式		Y，V，△
開關量輸入		4路
開關量輸出		4路
外部接口	以太網接口	1 路 RJ45
	B 碼對時接口	1 路 GPS
	串口	485
	USB2.0接口	1路
測量項目	基波電壓/電流	√
	諧波分析	√
	功率分析	√
	電壓/電流	√
	三相不平衡	√
	電壓偏差	√
	頻率偏差	√
	間諧波	√
	暫態	√
	告警記錄	√
	事件記錄	√
	錄波分析	√
通訊規約	IEC61850	/
	Modbus	√
	本廠規約	√
	IEC103	√
	FTP 通訊及波形捕獲	√
機械參數	外觀尺寸	195mm（長）* 107mm（寬）* 65mm（深）
	質量	2.5kg
	開孔尺寸(嵌入式）	197mm*109mm
存儲	數據存儲	√
電源	市電	AC/DC 110V,220V
